Trunnionmontert kuleventil med girbetjent håndhjul kombinerer høytrykks-påliteligheten til Trunnion Design med mekanisk fordelingsutstyr, noe som gjør den ideell for stor diameter og høy-dreiemessig applikasjoner der manuell spakedrift blir upraktisk.
Viktige differensierende funksjoner
|
Trekk |
Giret |
Standard spak operert |
|
Momentkrav |
Redusert med 80-90% |
Full manuell styrke påkrevd |
|
Maks ventilstørrelse |
Opptil 48 "(DN1200) |
Vanligvis mindre enn eller lik 12 "(DN300) |
|
Operasjonsinnsats |
Glatt, selv ved høyt trykk |
Blir anstrengende over 10 " |
|
Posisjonsindikasjon |
Integrert indikatorskive |
Bare visuell spakposisjon |
|
Monteringsalternativer |
Kan være orientert i alle retninger |
Begrenset av spakens svingplass |
Sammenligning av søknadomfang
Hvor girdrift er essensielt
· Rørledninger med stor diameter (24 "+): Hvor håndutnyttelse blir fysisk upraktisk
· Høytrykksgasssystemer (ASME 900#+): Krever jevn, kontrollert drift
· Subsea\/underjordiske installasjoner: der tilgang til direkte spak er begrenset
· Kryogene tjenester: Hvor termisk sammentrekning øker driftsmomentet
· Hyppige sykkelapplikasjoner: Redusere operatørens utmattelse i daglig drift
Hvor standardspak er tilstrekkelig
· Liten boring rør (<8"): Where manual operation remains comfortable
· Lavtrykkssystemer (
· Tilgjengelig installasjoner over bakken: med tilstrekkelig svingklarering
· Nødavstengningsventiler: Krever øyeblikkelig drift
· Budsjettbevisste prosjekter: Hvor girkassekostnader ikke er berettiget
Spesialiserte konfigurasjoner
1. Bevel girtilpasninger
For rettvinkeloperasjon i trange rom
Vertikale stamorienteringer i PIT -installasjoner
2. Nødutgivelse
Tillater midlertidig direkte STEM -tilkobling
Omgå girkasse under strømbrudd
3. værbestandig bolig
Ip 67- rangerte kabinetter for offshore bruk
Anti-ising modeller for arktiske forhold
Vedlikeholdshensyn
· Smøringsintervall: Hver 500 syklus eller årlig
· Justering av girnett: Påkrevd etter utskifting av tetning
· Forebygging av bakgrunn: Integral Worm Gear Locking Feature
· Forseglingsutskiftning: Mulig uten fjerning av girkasse
· Offshore maling: belagt med offshore maling, møte ISO 12944 C 5- H -standarder, egnet for offshore boreplattformer.
Konklusjon
Trunnionmontert kuleventil med girstyrt håndhjul representerer den optimale løsningen når du kombinerer høytrykksinneslutning med praktisk operabilitet i store systemer. De mekaniske fordelene med overføringssystemet krever en løsning som konverterer hydraulisk driv til manuell drift, noe som er spesielt verdifullt i avsidesliggende områder eller miljøer med begrenset kraft.
For applikasjoner mellom 8 "-16" der driftsfrekvensen rettferdiggjør investeringen, gir giroperatøren utmerket livssyklusverdi til tross for høyere startkostnader sammenlignet med spakemodeller.

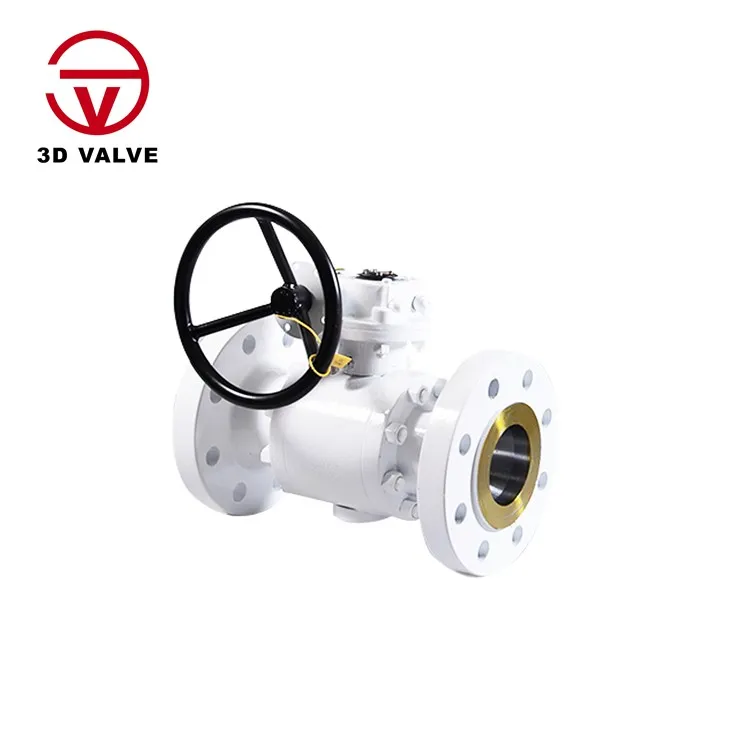

Populære tags: 12 "Trunnionmontert kuleventil, girstyrt håndhjul, SS316, RTJ flensende ender, full port, brannsikker API 607\/6FA, Kina 12" Trunnion Mounted Ball Valve, Gear Operated Handwheel, SS316, RTJ FlaNs, Full Port, Fire-Seael Api 607\/6f.
