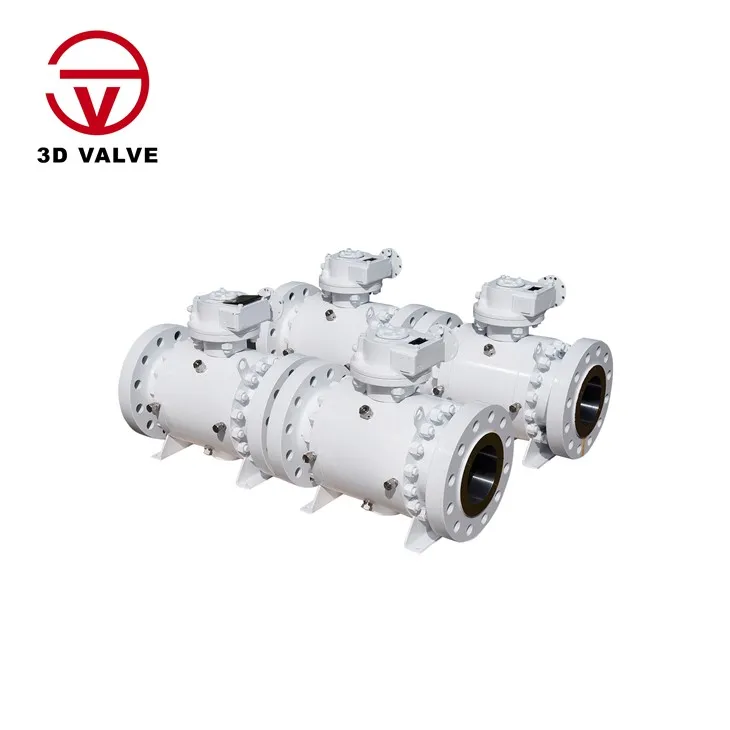

Trunnionmontert kuleventil er en industriell ventil med høy ytelse som er spesielt designet for applikasjoner med høyt trykk og stor diameter. I motsetning til flytende ventiler, gir Trunnion Design et mekanisk anker for ballen, noe som gjør det til et ideelt valg for kritiske tjenester innen olje og gass, petrokjemiske og rørsystemer.
Ventilen har en fast kule støttet av trunnionsaksler øverst og bunn, noe som reduserer arbeidsmomentet og forhindrer overdreven slitasje av ventilsetet. Når aktuatoren (manuell spak, girkasse eller pneumatisk\/hydraulikk) roterer ballen 90 grader, åpnes eller lukkes eller lukkes.
Nøkkelmekanismefunksjoner
· Offshore maling: belagt med offshore maling, møte ISO 12944 C 5- H -standarder, egnet for offshore boreplattformer.
· Trunnionstøtte: Ballen er mekanisk fast, noe som minimerer trykket på setet så mye som mulig.
· Dobbelt stempeleffekt (DPE) sete: vedtar selvavlastende design for å sikre sikkerhet med høyt trykk.
· Blowout-Proof STEM: Det kan sikre stilkens integritet selv under ekstremt trykk.
· Fire-Safe Design: Den valgfrie metallsittversjonen er i samsvar med API 607\/6FA-standarder.
Tekniske spesifikasjoner
A. Materielle alternativer
|
Komponent |
Tilgjengelige materialer |
|
Kropp |
Karbonstål (ASTM A216 WCB), rustfritt stål (SS316, CF8M), Duplex (F51\/F53) |
|
Ball |
Forkrommet SS316, hardbelagt (WC), nikkelbelagt |
|
Seter |
PTFE, RPTFE, PEEK, Metal (Stellite 6) |
|
Stilk |
SS316, 17-4 Ph, Monel |
|
Sluttforbindelser |
Flenset (ASME B16.5\/API 6D), Butt-sveis (ASME B16.25), sokkelveis |
|
Belegg |
C 5- H marine-klasse belegg (ISO 12944) for holdbarhet i Offshore & Splash Zone |
B. Størrelse og trykkvurderinger
|
Størrelsesområde |
Trykkklasse |
Temperaturområde |
Standarder etterlevelse |
|
2 "–48" (DN50 - DN1200) |
ASME 150# –2500# \/ API 6D |
-196 grad til 550 grader (-321 grad F til 1022 grad F) |
API 6D, ASME B16.34, ISO 17292 |
Viktige fordeler
· Høytrykksevne med lavt dreiemoment opp til ANSI 2500 #\/PN420.
· Reduser seteklær. Trunnion -støtte kan minimere friksjonen og forlenge levetiden så mye som mulig.
· Bidireksjonell forsegling DPE -seter kan lukkes tett i begge strømningsretninger.
· Multifunksjonelle aktuatorer kompatible med manuelle spaker, giroperatører eller automatiske aktuatorer.
· Sikker forsegling av brannen og antistatisk konstruksjon er i samsvar med API\/ISO sikkerhetsstandarder.
Vanlige applikasjoner
1. Olje- og gassrørledninger: Hovedlinjeblokkventiler, kompressorstasjoner.
2. Raffinerier og petrokjemikalier: Hydrokarbontjenester med høy temperatur.
3. Kraftverk: Dampisolasjon, kjølevannssystemer.
4. Kryogene systemer: LNG -terminaler (-196 gradsapplikasjoner).
5. Vannoverføring: Kommunale rørledninger med stor diameter.
6. Offshore olje- og gassplattformer: boring, rør, sjøvannsinjeksjon
Sammenligning med flytende kuleventiler
|
Trekk |
Trunnion Ball Valve |
Flytende kuleventil |
|
Ballbevegelse |
Fikset av trunnions |
Frittflytende under press |
|
Trykkvurdering |
Opptil 2500# |
Vanligvis mindre enn eller lik 600# |
|
Momentkrav |
Lavere (ideell for store størrelser) |
Høyere (ballpresser på seter) |
|
Koste |
Høyere (kompleks design) |
Senke |
|
Best for |
Kritiske\/høytrykkstjenester |
Generelle behov\/rimelige behov |
Designvariasjoner
Full boring (FB): Minimal trykkfall for pigging i rørledninger.
Redusert bore (RB): Lett, kostnadseffektiv for ikke-kritiske strømmer.
Hulromsavlastning: Selvavlastende seter forhindrer farer for fangst.
Toppoppføring: Enkelt vedlikehold uten å fjerne ventilen fra rørledningen.
Konklusjon
Installasjonen av trunnionmontert kuleventil er gullstandarden for krevende industrielle applikasjoner og gir enestående pålitelighet i høyt trykk og storstilt installasjoner. Kraftig ingeniørdesign sikrer sikkerhet, holdbarhet og overholdelse av internasjonale standarder.
